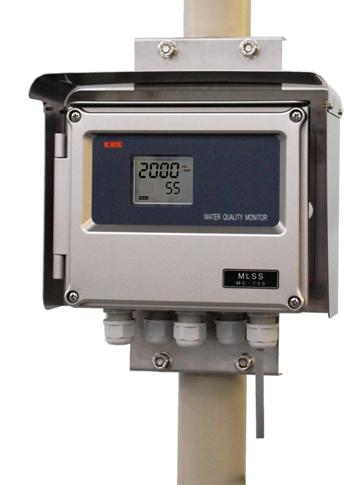

現場設置型 ＭＬＳＳ計 ＭＣ－７００
測定概要
近赤外ＬＥＤ光源とＬＥＤ輝度を一定に制御するための参照光受光素子、透過光受光素子、水圧センサーで構成されたＭＬＳＳ検出器からの信号を演算増幅して、汚泥濃度と汚泥界面の深度を同時に表示させ更に、汚泥界面警報を行い汚泥層の分布状態を求める事ができます。
光学式の検出器なので、色の濃い高濃度のＭＬＳＳを測定する場合はうまく測定できない場合がありますので、一度ご相談ください。
特長
- バックライト付液晶表示
- 保守時の出力ホールド機能付（外部からのホールドも可能）
- 校正、測定は簡単なキー操作
- ヒステリシス設定機能、平均化機能付
- エアージェット洗浄機対応
計器仕様
| 品 名 | 現場設置型 ＭＬＳＳ計 |
| 型 式 | ＭＣ－７００ |
| 測定原理 | 近赤外パルス透過光測定法 |
| 表 示 | ＬＣＤ ４桁（バックライト機能付） |
| 測 定 範 囲 | ＭＬＳＳ：０～２００００ｍｇ／Ｌ（標準） 濁 度：０～２００００度（指定） |
| 分 解 能 | １×１０ｍｇ／Ｌ |
| 再 現 性 | ±１×１０ｍｇ／Ｌ以内 |
| 伝 送 出 力 | ＤＣ４～２０ｍＡ（絶縁型）、負荷抵抗５５０Ω以下 レンジ１：０～５０００mg/L（手動切替） レンジ２：０～１００００mg/L レンジ３：０～２００００mg/L |
| ゼロ校正 | 純水、または水道水 |
| スパン校正 | 第一標準：手分析で求めた既知濃度の汚泥希釈で４点校正まで可能 第二標準：既知濃度の校正フィルターによる一点校正 |
| 警 報 接 点 | 上限、下限 各ａ接点（無電圧）、ヒステリシス設定機能付 接点容量：ＡＣ２００Ｖ １Ａ（抵抗負荷）以下 |
| ホールド機能 | 下記１又は２で伝送出力と警報接点出力をホールド ①保守モードスイッチ操作時 ②洗浄器等からの外部無電圧接点入力時 |
| 付加洗浄機能 | 洗浄器駆動／設定機能：洗浄出力（電源、接点出力／洗浄タイマー設定機能） |
| 電源電圧 | ＡＣ８５～２４０Ｖ ５０／６０Ｈｚ |
| 消費電力 | 約１０ＶＡ以下 |
| 周囲条件 | 温度：－５～４５℃、湿度：８５％ＲＨ以下 |
| 構造 | 屋外設置、耐塵、防噴流型（ＩＰ６５相当） |
| 外形寸法、及び重量 | 計器本体：２１５×１７０×９５ 約１．７５ｋｇ（取付板付） フード付：２４４×１９６×１０５ 約２．５ｋｇ（取付板付） |
| 材質 | 本体：ポリカーボネート、表面メタリックシルバー塗装付（耐天候性） |
| 設置方法 | ５０Ａポール又は壁取付け |
| 配線口 | ケーブルグランド５ヶ所（外形φ６～φ１０ケーブル適用） ケーブルグランドを外し電線管接続可（Ｇ１／２） |
| 標準構成 | 計器本体（取付板付）、ＭＬＳＳ検出器：ＳＳＤ－１１０ＨＮ－６ 校正フィルター（第二標準）、取扱説明書 |
| 標準外付属 | 延長ケーブル、検出器取付フランジ、専用校正容器（ＰＶＣ） 日除けフード、５０Ａポールスタンド、汚泥濃度分析／計器濃度調整 ジェット洗浄器 |
ＭＬＳＳ検出器使用仕様
| 品 名 | 工業用ＭＬＳＳ検出器 |
| 測定方式 | 近赤外光パルス透過光測定法 |
| 型式 | ①浸漬型検出器：ＳＳＤ－１１０ＨＮ－６（標準） ②投込型検出器：ＳＳＤ－１１０Ｎ－６（ご指定） |
| 試料水条件 | 温度：０～４０℃ 溶剤共存不可、凍結なきこと |
| ケーブル | 有効５ｍ標準（ご指定：ケーブル） |
| 検出器ホルダー長 | １．５ｍ標準（ご指定：Ｌ＝２ｍ） |
| 材質 | 検出器光学部：ＰＯＭ、ＰＶＣ |
| 外形寸法 | 検出器：φ４３×２１８ ＰＶＣホルダー：φ３８×１５００標準 |
