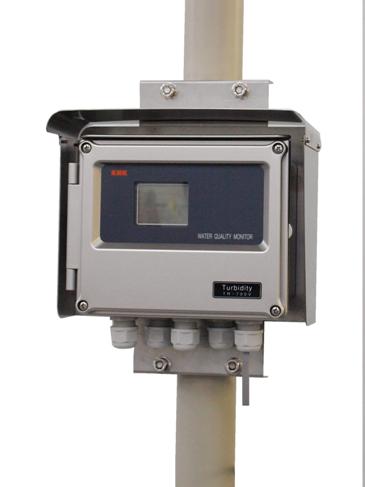

現場設置型 濁度計 ＴＲ－７００Ｖ
特長
- バックライト付液晶表示
- 保守時の出力ホールド機能付（外部からのホールドも可能）
- 校正、測定は簡単なキー操作
- 検出器の良否チェック機能付
- ４レンジ切替可能（伝送出力 ４～２０mA ＤＣ）
計器仕様
| 品 名 | 現場設置型 濁度計 |
| 型 式 | ＴＲ－７００Ｖ |
| 測定原理 | 近赤外パルス透過光測定法（光路長 30mm） |
| 測定対象 | 土木工事現場濁水処理水、下水、排水処理工程の流入原水 各種工場排水等の白濁水、着色水の放流監視、研磨剤の濃度管理 |
| 表 示 | ＬＣＤ ４桁（バックライト機能付） |
| 測定単位 | ①カオリン濁度標準：度（mg/L） ②ホルマジン濁度：FTU（オプション） |
| 測 定 範 囲 | ①０～２０００度（ｍｇ／Ｌ）（標準） ②０～２０００ＦＴＵ（オプション） |
| 分 解 能 | １ｍｇ／Ｌ（またはＦＴＵ） |
| 伝 送 出 力 | ＤＣ４～２０ｍＡ（絶縁型）、負荷抵抗２５０～５００Ω ４レンジ手動選択 レンジ１：０～１００mg/L（手動切替） レンジ２：０～５００mg/L レンジ３：０～１０００mg/L レンジ４：０～２０００mg/L |
| スパン校正 | 第二標準：簡易スパン校正板（標準付属） 第一標準：濁度標準液による |
| 再 現 性 | スパンの±３％以内（標準液による） |
| 警 報 接 点 | 上限、下限 各ａ接点（無電圧）各１回路 接点容量：ＡＣ２００Ｖ １Ａ（抵抗負荷）以下 |
| ホールド機能 | 下記１又は２で伝送出力と警報接点出力をホールド ①保守モードスイッチ操作時 ②洗浄器等からの外部無電圧接点入力時 |
| 付加洗浄機能 | 洗浄器駆動／設定機能：洗浄出力（電源、接点出力／洗浄タイマー設定機能） |
| 電源電圧 | ＡＣ８５～２４０Ｖ ５０／６０Ｈｚ |
| 消費電力 | 約１０ＶＡ以下 |
| 周囲条件 | 温度：－５～４５℃、湿度：８５％ＲＨ以下 |
| 構造 | 屋外設置、耐塵、防噴流型（ＩＰ６５相当） |
| 外形寸法、及び重量 | 計器本体：２１５×１７０×９５ 約１．７５ｋｇ（取付板付） フード付：２４４×１９６×１０５ 約２．５ｋｇ（取付板付） |
| 材質 | 本体：ポリカーボネート、表面メタリックシルバー塗装付（耐天候性） |
| 設置方法 | ５０Ａポール又は壁取付け |
| 配線口 | ケーブルグランド５ヶ所（外形φ６～φ１０ケーブル適用） ケーブルグランドを外し電線管接続可（Ｇ１／２） |
| 標準構成 | 計器本体（取付板付）、浸漬型検出器：ＳＳＤ－１１０ＨN－３０ 簡易スパン校正器（第二標準）、取扱説明書 |
| 標準外付属 | 延長ケーブル、検出器取付フランジ、専用校正容器（ＰＶＣ） 日除けフード、５０Ａポールスタンド、濁度標準液（100度）：500mL |
濁度検出器仕様
| 品 名 | 近赤外透過光濁度検出器 |
| 型式 | ①浸漬型検出器：ＳＳＤ－１１０ＨＮ－３０（標準） ②投込型検出器：ＳＳＤ－１１０Ｎ－３０（ご指定） |
| 試料水条件 | 温度：０～４０℃ 溶剤、強酸化物、フッ酸、気泡等の共存不可、凍結なきこと |
| ケーブル | ６ｍ標準（ご指定：ケーブル延長） |
| 検出器ホルダー長 | １．５ｍ標準（ご指定：Ｌ＝２ｍ） |
| 材質 | 検出器光学部：ＰＯＭ、ＰＶＣ |
| 外形寸法 | 検出器：φ７５×２６３ ＰＶＣホルダー：φ３８×１５００標準 |
