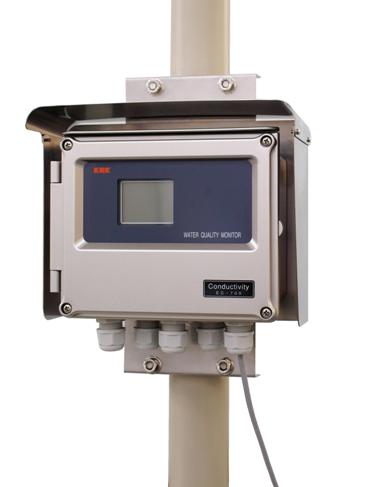

現場設置型 導電率計 EC-700

特長

  1. バックライト付液晶表示
  2. 保守時の出力ホールド機能付(外部からのホールドも可能)
  3. 校正、測定は簡単なキー操作
  4. 高濃度用/低濃度用導電率電極
  5. 耐薬品性、耐温度性導電率センサー

計器仕様

品名  現場設置型 中高濃度測定用導電率計 現場設置型 低中濃度測定用導電率計
型式  EC-700-H EC-700-L
標準
付属
電極
 ECD-4C(セル定数400m-1)
旧単位でのセル定数は4.0cm-1
 ECD-1C(セル定数100m-1)
旧単位でのセル定数は1.0cm-1
測定
方式
 交流2電極法
表示  LCD 4桁(バックライト機能付)
測定
範囲
 0~20S/m(SI単位)
 0~200mS/cm(旧単位)
 0~100℃(水温)
 0~2000mS/m(SI単位)
 0~20mS/cm(旧単位)
 0~100℃(水温)
表示
範囲
(分解能)
 SI単位
 0.000~0.200S/m
 0.000~2.000S/m
 0.00 ~20.00S/m
 旧単位
 0.000~2.000mS/cm
 0.00 ~20.00mS/cm
 0.0  ~200.0mS/cm
 水温
 0.0~100.0℃
 SI単位
 0.00~20.00mS/m
 0.0 ~200.0mS/m
 0   ~2000 mS/m
 旧単位
 0.000~0.2mS/cm
 0.000~2.000mS/cm
 0.00 ~20.00mS/cm
 水温
 0.0~100.0℃
再現性  各測定レンジの最小表示±1digit
伝送
出力
 DC4~20mA(絶縁型)、負荷抵抗550Ω以下 水温は表示だけで出力なし
警報
接点
出力
 上限、下限 各a接点(無電圧) 接点容量:AC200V 1A以内(負荷抵抗)
 ヒステリシス接点機能付
ホールド
機能
 下記の①または②の方法で伝送出力及び警報接点出力をホールド可能
 ①MAINTEキー操作時
 ②洗浄器等からの外部無電圧接点入力時
温度
補償
 自動温度補償
温度
係数
 0.00~9.99%/℃の範囲で任意に設定可能
セル
定数
 任意に設定可能
電源
電圧
 AC85~240V 50/60Hz
消費
電力
 約10VA以下
周囲
条件
 温度:-5~45℃、湿度:85%RH以下
構造 屋外設置、耐塵、防噴流型(IP65相当)
外形
寸法、
及び
重量
 計器本体:215×170×95 約1.75kg(取付板付)
 フード付:244×196×105 約2.5kg(取付板付)
材質 本体:ポリカーボネート、表面メタリックシルバー塗装付(耐天候性)
設置
方法
 50Aポール又は壁取付け
配線口 ケーブルグランド5ヶ所(外形φ6~φ10ケーブル適用)
 ケーブルグランドを外し電線管接続可(G1/2)
標準
構成
 計器本体(取付板付)、導電率電極、保証書、取扱説明書
標準外
付属
 校正用塩化カリウム標準液、中継器、中継ケーブル、流通型測定槽(PVC)
 50Aポールスタンド、日除けフード

検出器仕様

品名 中高濃度測定用導電率電極 低中濃度測定用導電率電極
型式  ①標準型導電率電極
  ECD-4CY
 ②ネジ込み型導電率電極
  ECD-4CY-PT3/4
 ③流通型ネジ込み型導電率電極
  ECD-4CY-PT3/4
 ④フランジ取付型導電率電極
  ECD-4CY-F
 ①標準型導電率電極
  ECD-1CY
 ②ネジ込み型導電率電極
  ECD-1CY-PT3/4
 ③流通型ネジ込み型導電率電極
  ECD-1CY-PT3/4+ECD-FH
 ③フランジ取付型導電率電極
  ECD-1CY-F
用途 中高濃度測定用           低中濃度測定用
セル
定数
 400m-1(旧単位:4.0cm-1)           100m-1(旧単位:1.0cm-1)
測定
範囲
 0.1mS/m~20S/m
 (旧単位では1μS/cm~200mS/cm)
 0.1mS/m~20S/m
 (旧単位では1μS/cm~200mS/cm)
測定
原理
 交流2電極法
測定液
温度
 0~80℃
接液部
材質
 PPS、カーボン、バイトン、PP
設置
方法
 ①ネジ込み  ②投込み
 ③フランジ取付(相フランジ、測定槽別途) ④流通型(流通型ECD-FH別途)
ケーブル長  5m標準 ※ケーブル長はできるだけ最短の長さに指定してください
