上水濁度モニター ＴＲ－５０２
概要
濁度モニターＴＲ－５０２は上水・用水の連続濁度監視モニターです。水道法施行規則第１４条の毎日検査項目で定められている濁度の管理が２４時間連続で自動的に行えます。本濁度モニターは吸光光度を用いることにより従来の測定誤差要因を解消し、より正確な測定ができるようになりました。
特徴
- 上水・用水の濁度を０～５０度まで２４時間連続で自動測定できます。
- 水道法施行規則第１４条の毎日点検に対応しています。
- 吸光光度法を採用し、目視による測定誤差の要因を解消し正確な濁度測定ができます。
- ＬＥＤ光源光量の変化に応じ参照光で光量自動補正方式です。
- 工場排水の着色排水の監視用にも最適。（ＩＳＯ14001対策）
用途
上水道、簡易水道、受水槽、浴槽、遊泳プール等、工場排水、中水道等。
仕様(計器部)
| 測定方式 | 透過光測定法吸光光度法 |
| 表示方法 | ＬＥＤ ３桁 |
| 測定範囲 | ０．０～１００．０度 |
| 再現性 | ±２％以内（又は±０．２度以内） |
| 分解能 | 0.1度 |
| 伝送出力 | ＤＣ４～２０ｍＡ（絶縁型）、５レンジ切替式 0～100/0～50/0～20/0～10/0～5度（手動選択） |
| スパン校正 | 濁度標準液（ポリスチレン濁度標準液）による |
| 電源 | ＡＣ８５Ｖ～２４０Ｖ迄のフリー入力 50/60Hz |
| 警報接点 | 上限、下限 各a、b接点（無電圧）接点容量：ＡＣ１００Ｖ １Ａ以内 |
| 外形寸法 | ９６（Ｈ）×９６（Ｗ）×１５４（Ｄ） |
| 重量 | 約１．３ｋｇ |
| 標準構成 | 指示変換器、検出器、パネル取付具、ドライバー |

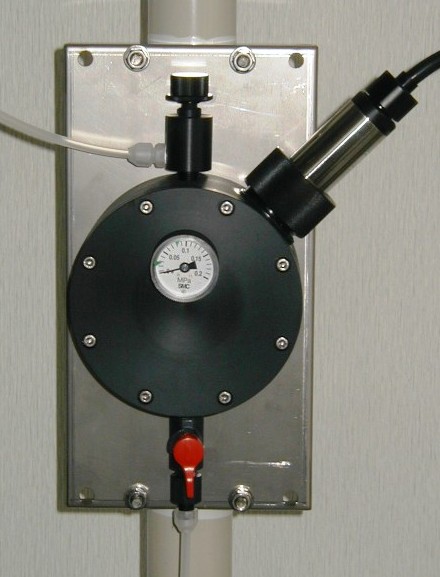

仕様(検出器)
| 測定方式 | 透過光測定法 |
| 検出器型式 | ＴＲＤ－１００（ケーブル５ｍ付） |
| 検出器ホルダー | 1．流通型：ＴＲＤＨ－１００－ＦＬ（取付板付） 2．浸漬型：ＴＲＤＨ－１００Ｈ Ｌ＝１５００ ＰＶＣ |
| 標準外使用 | 中継器、延長ケーブル |
