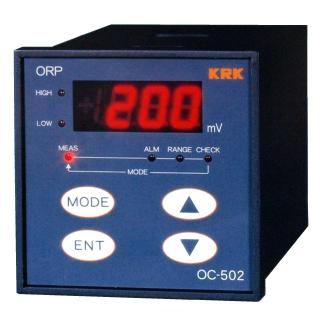

工業用ＯＲＰ計 ＯＣ－５０２
特徴
- 内部液無補充／ダブルジャンクション型ｐH電極ＭＫ－ＯＲ型ラインアップ
- 気孔性に優れ、汚れに強いドーナッツ型セラミック液絡部 ＭＫ－ＯＲ型
- 圧力バランス構造型で水圧に強いＯＲＰ電極 ＭＫ－ＯＲ型
- 測定値を運転管理上の値に合わせ込む測定値シフト機能
- 保守点検時、伝送出力と接点出力ホールド機能付き
- ヒステリシス設定機能、平均化操作機能付
- ｐＨ／ＯＲＰ検出器用ブラシ洗浄器スタンバイ
指示変換器仕様（ＯＲＰ計）
| 品名 | 工業ＯＲＰ計 |
| 型式 | ＯＣ－５０２ |
| 表示 | ＬＥＤ 赤 ３・１／２桁 |
| 測定範囲 | －１９００ｍV～＋１９００ｍV |
| 分解能 | １ｍV標準 |
| 伝送出力 | ＤＣ４～２０ｍＡ（絶縁型） 負荷抵抗５００Ω以下 －７００ｍＶ～＋７００ｍＶ スケーリング機能付（100mV間隔で任意のレンジ設定可能） |
| 接点出力 | 上限、下限各ａ，ｂ接点（無電圧）、接点容量ＡＣ 240V／1A以内 ヒステリシス設定機能 |
| ホールド出力 | 保守時外部からの無電圧接点信号入力により伝送出力と接点出力をホールド |
| 測定値シフト | シフト幅：±１００ｍV以内（測定値を運転管理上の値に合わせる機能） |
| 温度補償 | １ｋΩ固定抵抗標準付（出荷時）、温度補償付ｐH電極使用の場合は自動温度補償（１ｋΩ） |
| 校正機能 | ２点手動校正（標準液ｐH７とｐH４、又はｐH９） |
| 電源電圧 | ＡＣ８５～２４０Ｖまでのフリー入力 50/60Ｈｚ |
| 消費電力 | 約７ＶＡ以下 |
| 周囲条件 | 温度：０～４５℃、湿度：８５％ＲＨ以下 |
| 外形寸法 | ９６（Ｗ）×９６（Ｈ）×１６３（Ｄ） |
| 重量 | 約１．３ｋｇ |
| 標準付属品 （計器単体） | 計器本体、パネル取付具、ドライバー、取扱説明書、保証書 |
| 標準付属品 （電極とセットの場合） | 計器本体、パネル取付具、ドライバー、取扱説明書、保証書 ORP電極（ケーブル５ｍ付）、PPホルダー（１ｍ）、 校正容器：２ヶ、洗浄用ビーカー、電極内部液 500ml |
ＯＲＰ電極仕様
| 型式 | 用途／内部液／液絡部 | 圧力 | 使用温度範囲 | 接液部材質 |
| ＯＲ－１ | 一般用／補充型／スリーブ | 常圧 | ０～４５℃ | ガラス＋Ｐｔ |
| ＭＫ－ＯＲ | 一般用／無補充型／セラミック | 圧力バランス | ０～４５℃ | ガラス＋ＰＰ＋ＴＰＸ |
| ＯＲ－１０Ａ | 一般用／補充型／セラミック | 常圧 | ０～４５℃ | ガラス＋Ｐｔ |
電極ホルダー仕様
| 型式 | 浸漬型 ＰＰ－１ | 流通型 ＨＦ－１ |
| 接液部材質 | ＰＰ／ブチル | ＰＶＣ |
| 測定液温度 | ０～８０℃ | ０～４５℃ |
| 測定液圧力 | ０～０．０２ＭＰａ以下 | ０～０．１５ＭＰａ |
| ホルダー長 | １ｍ、１．５ｍ、２ｍ | |
| 接続フランジ | ご指定 | ＪＩＳ １０Ｋ、２５Ａフランジ |
| 組み合わせ電極 | ＯＲ－１／ＯＲ－１１／ＭＫ－ＯＲ | ＭＫ－ＯＲＦ |
