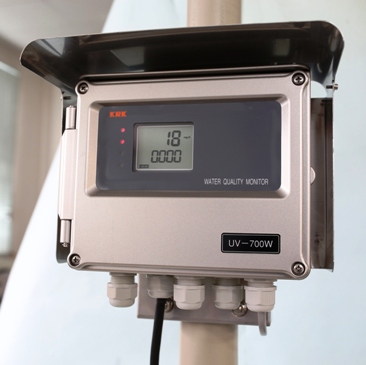

ＵＶ／ＬＥＤ式 有機汚濁モニター ＵＶ－７００Ｗ
特長
- ワイパー自動洗浄器内蔵
- 水銀フリー ＵＶ／ＬＥＤ検出器
- １台でＵＶ吸光度とＣＯＤ換算値を表示
- 点検用フィルター標準付属
- 検出器の脱着＆保守が簡単
計器仕様
| 品 名 | ＵＶ／ＬＥＤ式有機汚濁モニター |
| 型 式 | ＵＶ－７００Ｗ |
| 表 示 | ＬＣＤ ４桁 2段 上段：ＣＯＤ換算値（mg/L） 下段：ＵＶ吸光度（Abs/cm） |
| 測 定 範 囲 | 吸光度：０．０００～２．０００Abs/cm（光路長：１０ｍｍ） ＵＶ、ＵＶ－ＩＲ、ＩＲ ３モード切換表示 ＣＯＤ濃度換算値目安：ＦＳ：０～２００ｍｇ／Ｌ（ＣＯＤ Ｍｎ法） |
| 伝 送 出 力 | ＤＣ４～２０ｍＡ（絶縁型）、負荷抵抗５５０Ω以下 ２系統、各３レンジ切替式 レンジ１：０～０．５Ａｂｓ（換算値目安 ０～２００mg/L（Mn法） レンジ２：０～１．０Ａｂｓ（換算値目安 ０～２００mg/L（Mn法） レンジ３：０～２．０Ａｂｓ（換算値目安 ０～２００mg/L（Mn法） |
| ＣＯＤ換算機能 | 換算係数（ｙ＝ａ＋ｂｘ）（ｘ＝吸光度、ｙ＝ＣＯＤ）の設定が可能 |
| 分 解 能 | ＵＶ：０．００１Ａｂｓ／ｃｍ 濃度換算値：1mg/L（ＣＯＤとして） |
| 接 点 出 力 | 異常警報：無電圧ａ接点（耐電圧：２５０Ｖ／耐電流：５Ａ） 保守中：無電圧ａ接点（耐電圧：２５０Ｖ／耐電流：５Ａ） |
| ホールド機能 | 下記１又は２で伝送出力と警報接点出力をホールド ①保守モードスイッチ操作時 ②洗浄器等からの外部無電圧接点入力時 |
| 洗浄方式 | ワイパー自動洗浄機能 洗浄周期：１時間に１回（30分～12時間で設定可能） 洗浄回数：１回（洗浄回数の設定が可能） |
| 保守点検機能 | 点検フィルター、またはフタル酸水素カリウム標準液使用（別売） |
| 周囲条件 | 温度：－５℃～４０℃（直射日光は避けてください） |
| 保護構造 | 防塵、防滴構造（IP65相当）、屋内日陰設置推奨 |
| 電源電圧 | ＡＣ８５～２４０Ｖ ５０／６０Ｈｚ |
| 外形寸法、及び重量 | 計器本体：２１５×１７０×９５ 約１．７５ｋｇ（取付板付） フード付：２４４×１９６×１０５ 約２．５ｋｇ（取付板付） |
| 材質 | 本体：ポリカーボネート、表面メタリックシルバー塗装付（耐天候性） |
| 設置方法 | ５０Ａポール又は壁取付け |
| 配線口 | ケーブルグランド５ヶ所（外形φ６～φ１０ケーブル適用） ケーブルグランドを外し電線管接続可（Ｇ１／２） |
| 標準構成 | 計器本体（取付板付）、検出器 接続チューブ、点検用標準フィルター |
| 標準外付属 | 採水ポンプ、ＵＶ標準液、取付ポールスタンド 浸漬用取付パイプ、吊り下げチェーン |
検出器仕様
| 品 名 | プローブ型ＵＶ検出器 |
| 型 式 | ①標準型：ＵＶＤ－２５５－１０ ②高濃度型：ＵＶＤ－２５５－５（オプション） |
| 測定波長 | ＵＶ：２５５ｎｍ、ＩＲ：８８０ｎｍ |
| 流通型測定システム① | 流通ホルダー（ＵＶＤ－ＦＬＨ２）＋検水槽（ＳＡＭ－Ｔ）＋検出器 |
| 流通型測定システム② | 流通ホルダー（ＵＶＤ－ＦＬＨ２）＋検出器 |
| 検出器保守 | 検出器光源ＬＥＤは長期の点灯でその輝度が低下します。 約３年ごとに検出器の点検、または交換を推奨します。 |
| 周囲条件 | 液温：０～４０℃（凍らないこと） |
| 主な材質 | SUSー316、サファイア、ワイパーゴム ホルダー、検水槽（PVC） |
| ケーブル | ＰＶＣ被覆ケーブル ５ｍ |
| 設置方法 | 流通型検出器 50Aポールスタンド取付 接続チューブ φ７×φ１０ |
